Bonjour Frédéric,
En NX1904, SIEMENS a complètement modifié la gestion des attributs et il y a maintenant la notion d’attributs cumulés.
En attendant cette version, il faut faire un programme qui permet de mettre à jour à chaque sauvegarde un attribut égal au poids de l’assemblage. Il s’exécuterait automatiquement grâce à un user exit.
NXment
Didier
- Cette réponse a été modifiée le il y a 4 années et 2 mois par Didier Psaltopoulos.
- Cette réponse a été modifiée le il y a 4 années et 2 mois par Didier Psaltopoulos.
Didier PsaltopoulosMaître des clésBonjour Frédéric,
1°) Calcul avec la fonction mesure:
Pour sélectionner plusieurs solides, tu dois choisir l’option ensemble d’objets
2°) Calcul automatique avec le module large assemblage
Tu as bien ce module, car tu as pu obtenir le poids de la pièce, mais quand tu vas dans le 5D (comme tu dis !!!) , il n’y a pas de solides, c’est pour cela que la valeur est nulle.
Tu dois donc récupérer l’attribut $MASS
NXment
Didier
Didier PsaltopoulosMaître des clésBonjour Frédéric,
Don’t Worry be Happy !!!
C’est seulement la méthode de calcul du poids et d’ailleurs la fonction de mesure qui a été entièrement changée en NX12.0.1 MP7 très exactement.
Si tu es au moins dans cette version, tu dois juste refaire tes mesures de poids avec la nouvelle fonction.
Sinon, je ne me rappelle plus quelle licence tu as, mais si tu as le module Large Assembly, tu peux calculer automatiquement le poids de chaque pièce lors de l’enregistrement (case à cocher sous les propriétés de la part).
Tu pourras ainsi mettre l’attribut $MASS dans une case.
@+
Didier Psaltopoulos
Didier PsaltopoulosMaître des clésYves,
Avant de répondre, voici les 2 copies d’écrans afin que tout le monde comprenne la question:
1°) Plan avant modification
2°) Plan après modification
On constate bien que la vue PMI importée du 3D a la bonne orientation, mais elle est fausse, tandis que la section créée dans le plan ne garde pas l’orientation
3°) Solution pour la section créée dans le plan
C’est un peu compliqué, mais tu peux faire une mesure dans le fichier dwg
avec un lien wave et tu crées un lien avec l’orientation de la section
Je t’envoie le fichier par mail
4°) Pour la vue PMI importée, je vais vérifier et également regarder en NX1899 qui vient juste de sortir
NXment
Didier
Didier PsaltopoulosMaître des clésBonsoir Yves,
J’ai bien reçu tes fichiers, je regarde et je te tiens au courant demain.
Bonne soirée
Nxment
Didier
Didier PsaltopoulosMaître des clésYves,
J’ai bien reçu ta part et voici mes conclusions:
1°) Petite précision sur les termes, ce n’est pas du balayage variationnel, car les sections sont différentes
2°) Ton alignement est incorrect
3°) Voici un 1er alignement correct
4°) Et enfin, voici celui que je préconise
Je te renvoie ta part par mail.
Cordialement
Didier
Didier PsaltopoulosMaître des clésBonsoir Yves,
Envoie moi ta part par mail.
Cordialement
Didier
Didier PsaltopoulosMaître des clésFrédéric,
Que veux-tu de plus comme tutoriel, tout est dans cette vidéo qui permet de se passer du module PMI ?
Le principe est de se mettre en Expand View puis de tourner le WCS dans le plan désiré et ensuite poser ses dimensions.
Avec le module PMI que tu dois avoir je pense, c’est plus ergonomique, car tu crée tes dimensions en modélisation dans une perspective. Puis tu ajoutes cette vues dans le plan.
Cordialement
Didier
- Cette réponse a été modifiée le il y a 4 années et 5 mois par Didier Psaltopoulos.
Didier PsaltopoulosMaître des clésD’avoir une ligne par paramètre, c’est quelque chose qui existait depuis l’origine sur mon ancien logiciel de CAO… 😉
Didier PsaltopoulosMaître des clésCe que je souhaite, c’est de faire comme cette vidéo –>
Car je temps en temps, j’ai ce besoin…
- Cette réponse a été modifiée le il y a 4 années et 5 mois par Didier Psaltopoulos.
Didier PsaltopoulosMaître des clésFrédéric,
Grâce à tes fichiers, j’ai compris pourquoi, il n’est pas possible de stocker cette information dans le template.

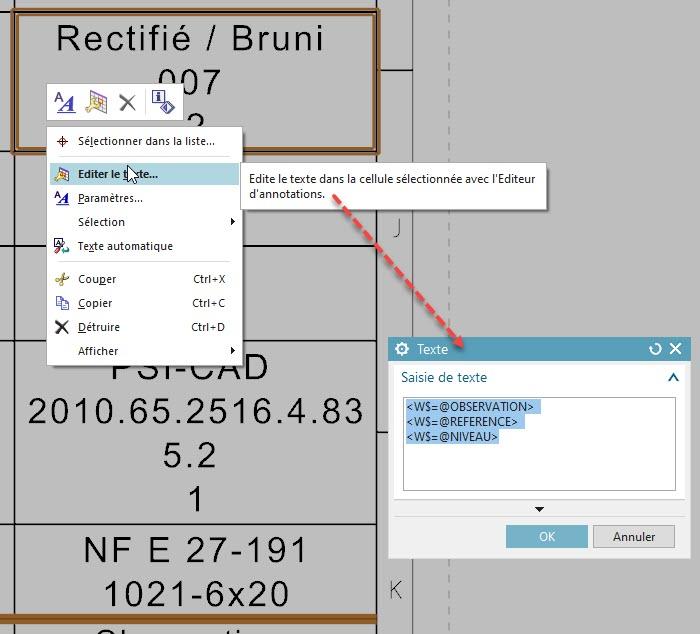

Etant donné que tu es obligé d’utiliser Edit Text dans chaque case, le template ne peut pas l’enregistrer.
Je vais tester dans la version NX1899, car la fonction liste de pièces a été entièrement revue. Je pourrai également faire une demande d’amélioration si nécessaire.
NXment.
Didier
Didier PsaltopoulosMaître des clésFrédéric,
Grâce à tes fichiers, j’ai compris pourquoi, il n’est pas possible de stocker cette information dans le template.
Etant donné que tu es obligé d’utiliser Edit Text dans chaque case, le template ne peut pas l’enregistrer.
Je vais tester dans la version NX1899, car la fonction liste de pièces a été entièrement revue. Je pourrai également faire une demande d’amélioration si nécessaire.
NXment.
Didier
Didier PsaltopoulosMaître des clésBonjour Julien,
As-tu le module PMI ?
Cordialement
Didier
Didier PsaltopoulosMaître des clésBonjour Frédéric,
Pour gagner du temps, peux-tu m’envoyer par mail un petit assemblage ?
NXment
Didier
Didier PsaltopoulosMaître des clésBonjour Yves,
Je n’avais pas vu ta question, car tu l’avais créée au niveau le plus haut au lieu de le créer dans le Forum Assemblage. Je vais donc le déplacer
1°) Voici le lien pour trouver la page de la documentation concernant les niveaux
https://docs.plm.automation.siemens.com/tdoc/nx/12/nx_help#uid:partlist_pl_editing_plevels
2°) Pour les bulles, s’il s’agit des bulles automatiques dont la position ne te plait pas, il faut les placer manuellement
Cordialement
Didier
- Cette réponse a été modifiée le il y a 4 années et 5 mois par Didier Psaltopoulos.
-
