Récupération de la masse dans mise en plan

ACCUEIL Forums Forums Récupération de la masse dans mise en plan

Ce sujet a 5 réponses, 2 participants et a été mis à jour par  Didier Psaltopoulos, il y a 3 mois et 2 semaines.

6 sujets de 1 à 6 (sur un total de 6)
  • Auteur
    Messages
  • #2986

    frederic.julien
    Participant

    Bonjour Didier,

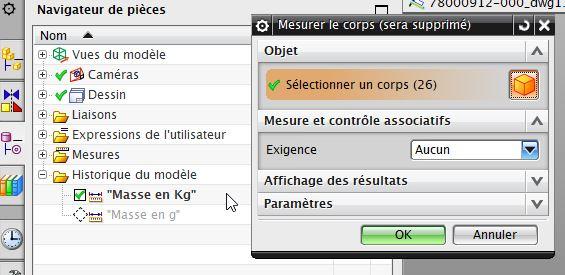

    Tu m’avais montré l’astuce suivante (voir image) pour récupérer l’information de la masse dans la mise en plan.

    Mais à priori cela va être supprimé comme indiqué sur capture.

    Question; qu’est ce qui va le remplacé ?  Ou cette astuce fonctionnera toujours ?

    #2987

    Didier Psaltopoulos
    Admin bbPress

    Bonjour Frédéric,

    Don’t Worry be Happy !!!

    C’est seulement la méthode de calcul du poids et d’ailleurs la fonction de mesure qui a été entièrement changée en NX12.0.1 MP7 très exactement.

    Si tu es au moins dans cette version, tu dois juste refaire tes mesures de poids avec la nouvelle fonction.

    Sinon, je ne me rappelle plus quelle licence tu as, mais si tu as le module Large Assembly, tu peux calculer automatiquement le poids de chaque pièce lors de l’enregistrement (case à cocher sous les propriétés de la part).

    Tu pourras ainsi mettre l’attribut $MASS dans une case.

    @+

    Didier Psaltopoulos

    #2996

    frederic.julien
    Participant

    Bonjour Didier,

    Nous sommes encore avec la version suivante…

    J’ai essayé de refaire les mesures de poids, mais à priori cela ne fonctionne pas, lorsque j’édite la mesure je ne peux pas sélectionner plusieurs pièces…

    Est ce un problème de correctif ?

    Quand au module Large Assembly, je ne sais si nous l’avons, mais le case à cocher est présente et cocher par défaut dans mes modèles (prt et asm)…

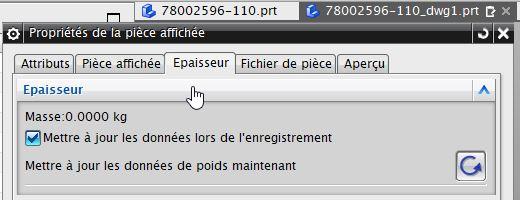

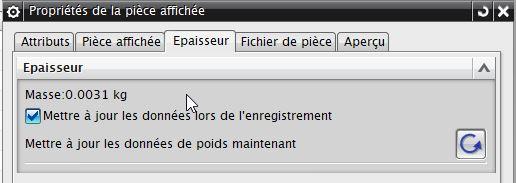

    Voilà le résultat dans le 3D

    Et voilà le résultat dans le 5D (3D du 2D)

    Donc à priori je n’ai pas ce module…

    #2997

    Didier Psaltopoulos
    Admin bbPress

    Bonjour Frédéric,

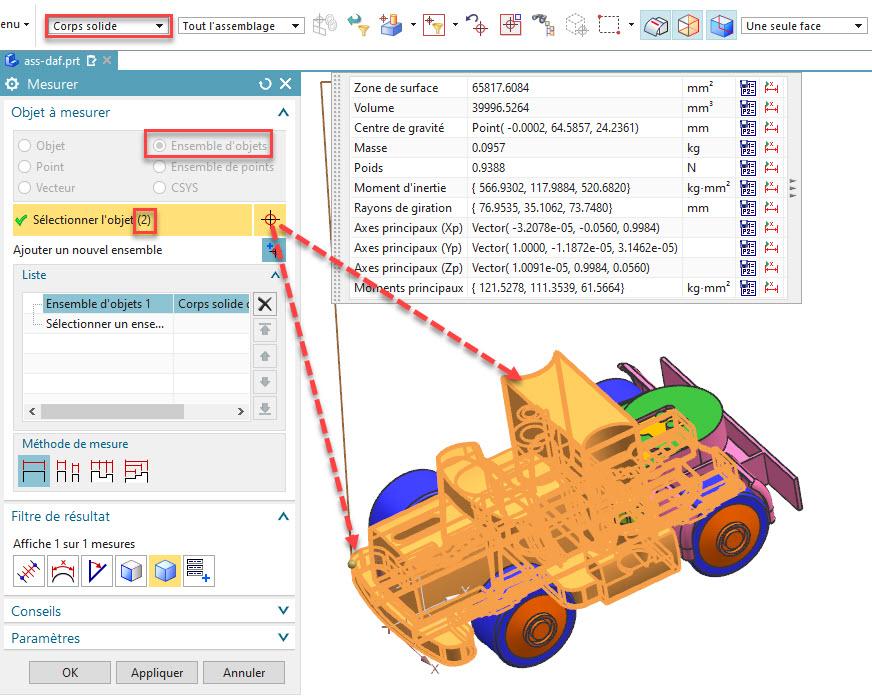

    1°) Calcul avec la fonction mesure:

    Pour sélectionner plusieurs solides, tu dois choisir l’option ensemble d’objets



    2°) Calcul automatique avec le module large assemblage

    Tu as bien ce module, car tu as pu obtenir le poids de la pièce, mais quand tu vas dans le 5D (comme tu dis !!!) ,  il n’y a pas de solides, c’est pour cela que la valeur est nulle.

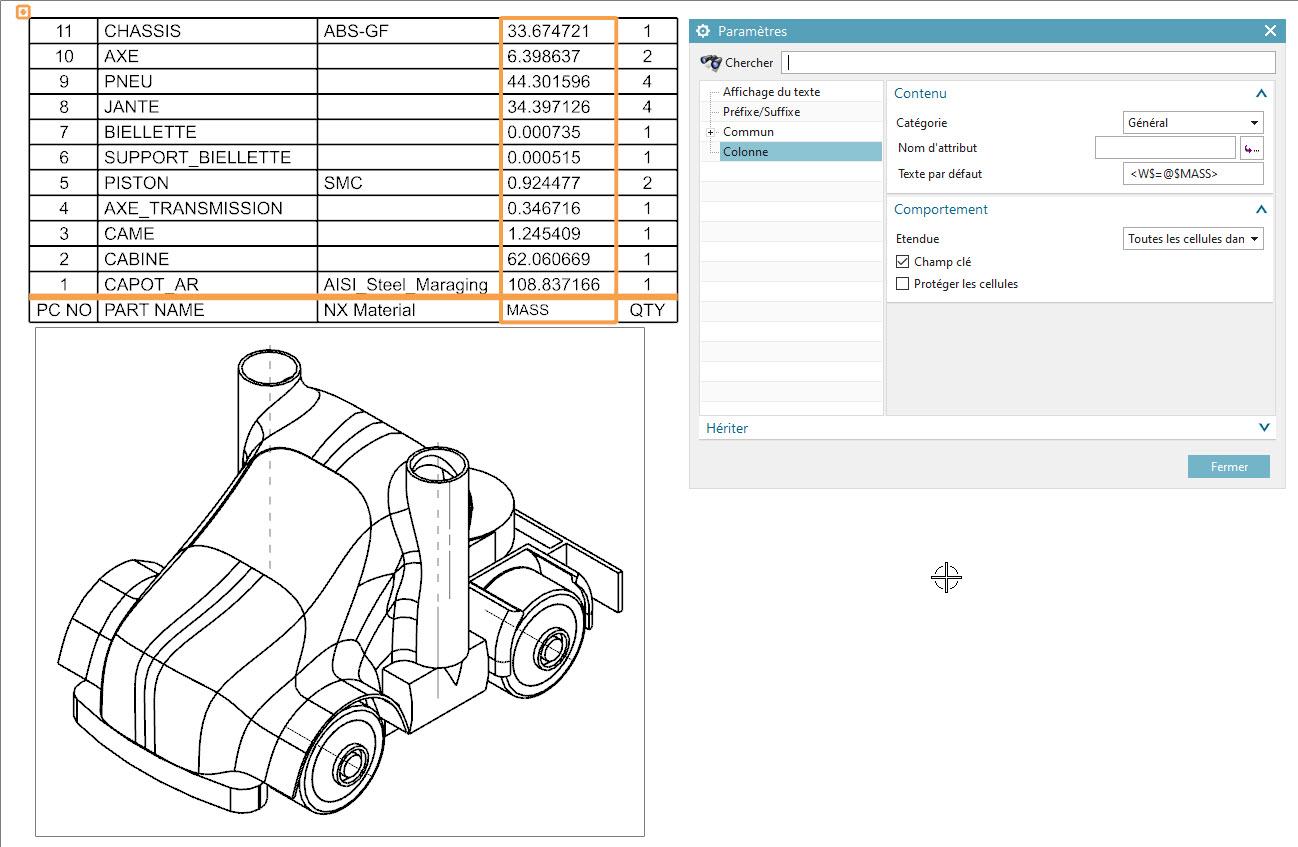

    Tu dois donc récupérer l’attribut $MASS



    NXment

    Didier

    #2998

    frederic.julien
    Participant

    Ok pour  1°), j’avais comme d’hab. oublié de régler le menu déroulant sur « Corps solide »

    Par contre pour 2°), je souhaite pas le poids de chaque pièce dans la nomenclature, mais le poids total de l’ensemble, afin d’obtenir le même résultat que 1°).

    A+

    #3001

    Didier Psaltopoulos
    Admin bbPress

    Bonjour Frédéric,

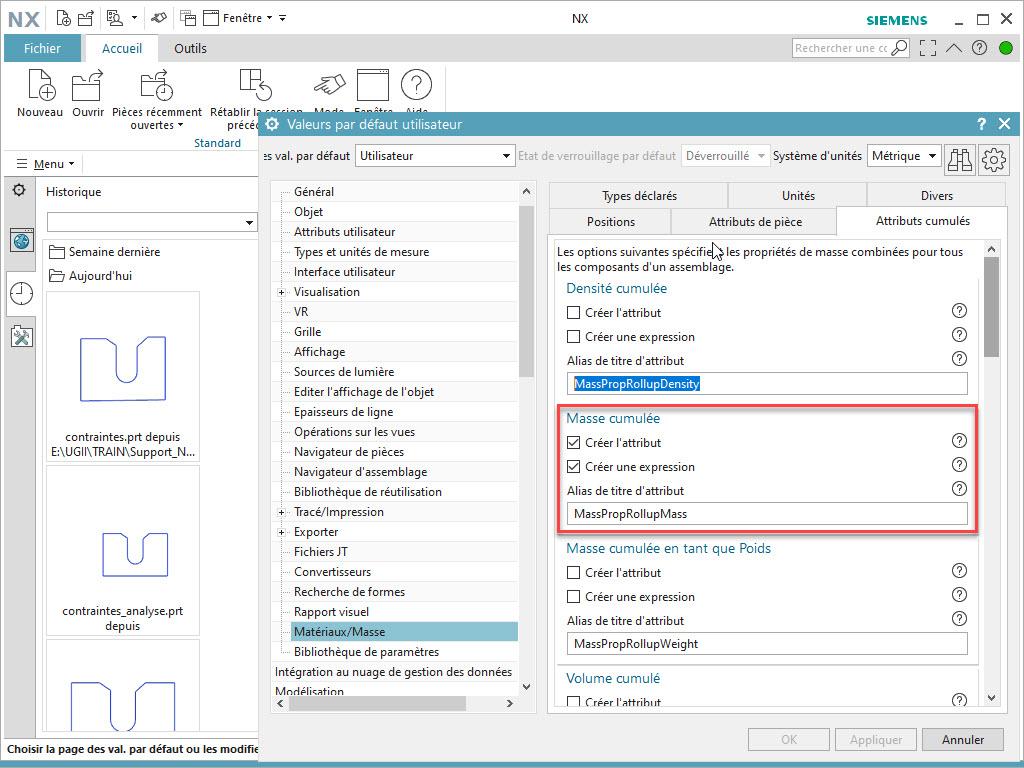

    En NX1904, SIEMENS a complètement modifié la gestion des attributs et il y a maintenant la notion d’attributs cumulés.

    En attendant cette version, il faut faire un programme qui permet de mettre à jour à chaque sauvegarde un attribut égal au poids de l’assemblage. Il s’exécuterait automatiquement grâce à un user exit.

    NXment

    Didier
